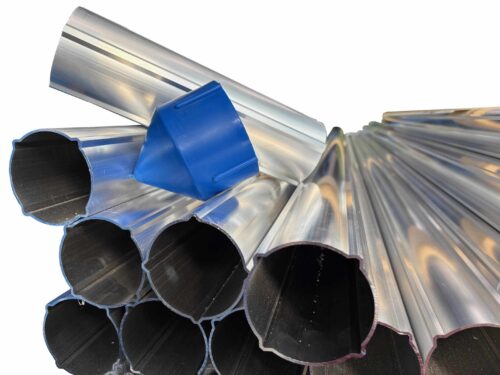

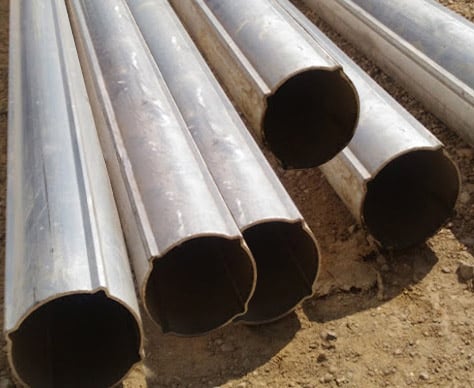

Il tubo inclinometrico è un tubo provvisto di quattro scanalature che fungono da guida per la sonda inclinometrica. Può essere realizzato in alluminio o in ABS ed è fornito in spezzoni della lunghezza di 3 metri, che vengono giuntati tra loro per formare una colonna.
I tubi inclinometrici vengono normalmente installati in fori di sondaggio verticali o leggermente inclinati. Nel caso di opere di contenimento, quali pali, paratie, diaframmi, ecc., possono invece essere preinstallati e inseriti.
I manicotti di giunzione consentono il collegamento dei vari spezzoni di tubo, mantenendo il corretto orientamento delle guide.
La colonna è completata dal tappo di fondo, che impedisce l’ingresso della boiacca durante la fase di cementazione, e dal tappo protettivo di testa.
spazio
MATERIALE | ALLUMINIO | ABS |
|---|---|---|
Diametro interno tubo | 76 mm | 58 mm |
Spessore tubo | 2 mm | 4,5 mm |
Diametro esterno manicotto | 92 mm | 75 mm |
Lunghezza manicotto | 300 mm | 300 mm |
