Tubi in PVC – Tubazioni di rivestimento pozzo in PVC
I tubi in PVC vengono utilizzati come casing per rivestire le perforazioni nella realizzazione dei pozzi artesiani. I tubi per pozzo Pancera Tubi sono privi di metalli pesanti , atossici e idonei per l’utilizzo con acqua potabile secondo il Decreto Ministeriale 174/2004, come documentato nella sezione “certificazioni”, e sono altresì conformi alle disposizioni europee UE 10/2011 e CE 1935/2004.
I tubi in PVC per pozzi artesiani sono realizzati con materiali di altissima qualità che, grazie alle loro caratteristiche chimiche e fisiche, li preservano dalla corrosione di acque molto aggressive o da alterazioni dovute alle correnti vaganti, garantendone la durata nel tempo. La superficie interna dei tubi in PVC è estremamente liscia e ciò previene qualsiasi tipo di incrostazione. Lo spessore è costante per tutta la lunghezza e le giunzioni filettate permettono una posa in opera facile e veloce. Rispetto ai tradizionali casing in acciaio, i tubi in PVC per pozzi artesiani sono più leggeri e maneggevoli e da tempo sono preferiti dalla maggior parte delle ditte di perforazione.
Tutti i tubi in PVC vengono accuratamente ispezionati e le giunzioni vengono testate, ove applicabile i tubi in PVC sono costruiti secondo i requisiti richiesti dalla normativa DIN 4925. La politica aziendale prevede regolarmente degli investimenti in nuove tecnologie e miglioramento dei propri impianti per offrire ai nostri clienti prodotti sempre affidabili performanti.
Le tubazioni di rivestimento pozzo in PVC si presentano in barre di colore blu della lunghezza di 1-3-5 o 6 m con diametri che vanno da ½” a 630 mm e spessori da 3,0 a 24,0 mm.
-
-
Fig. 1 – Filetto con bicchiere.
Ingombro maggiore rispetto al diametro del tubo.
-
-
Fig. 2 – Estremità filettate sullo spessore
| DIAMETRO | SPESSORE | INGOMBRO
MASSIMO | DIAMETRO
INTERNO
UTILE | PESO | LUNGHEZZA
STANDARD |
| mm | pollici | mm | PN | mm | mm | Kg/mt | mt |
| 21,1 a | 1/2" | 3 | PN20 | 27.0 | 15.1 | 0.252 | 1 - 3 - 6 |
| 33,3 a | 1" | 3.3 | PN12,5 | 40.0 | 26.7 | 0.480 | 1 - 3 - 6 |
| 33,3 a | 1" | 4.3 | PN20 | 40.0 | 24.7 | 0.580 | 1 - 3 - 6 |
| 42 a | 1"1/4 | 3.7 | PN12,5 | 49.0 | 34.6 | 0.680 | 1 - 3 - 6 |
| 48 a | 1"1/2 | 3.3 | PN10 | 55.0 | 41.4 | 0.710 | 1 - 3 - 6 |
| 48 a | 1"1/2 | 4.0 | PN12,5 | 55.0 | 40.0 | 0.740 | 1 - 3 - 6 |
| 48 a | 1"1/2 | 5.4 | PN20 | 55.0 | 37.2 | 1.069 | 1 - 3 - 6 |
| 60 | 2" | 4.2 | PN10 | 65.0 | 51.6 | 1.126 | 1 - 3 - 6 |
| 60 | 2" | 4.6 | PN12,5 | 65.8 | 50.8 | 1.220 | 1 - 3 - 6 |
| 75 | 2"1/2 | 4.5 | PN10 | 80.0 | 66.0 | 1.524 | 1 - 3 - 6 |
| 75 | 2"1/2 | 5.3 | PN12,5 | 82.0 | 64.4 | 1.760 | 1 - 3 - 6 |
| 88.9 | 3" | 5.0 | PN10 | 94.0 | 80.0 | 1.930 | 1 - 3 - 6 |
| 88.9 | 3" | 6.0 | PN12,5 | 96.8 | 78.0 | 2.343 | 1 - 3 - 6 |
| 90 | 3" | 5.0 | PN10 | 95.0 | 80.0 | 1.930 | 1 - 3 - 6 |
| 100 | - | 5.0 | PN10 | 105.0 | 90.0 | 2.312 | 1 - 3 - 6 |
| 113 b | - | 5.0 | PN10 | 120.0 | 103.0 | 2.630 | 1 - 3 - 6 |
| 114 | 4" | 5.4 | PN10 | 119.0 | 103.2 | 2.730 | 1 - 3 - 6 |
| 114 | 4" | 7.2 | PN12,5 | 122.0 | 99.6 | 3.570 | 1 - 3 - 5 |
| 118 b | - | 5.0 | PN10 | 122.0 | 108.0 | 2.620 | 1 - 3 - 5 |
| 125 | 4"1/2 | 6.0 | PN12,5 | 131.0 | 113.0 | 3.320 | 1 - 3 - 5 |
| 125 | 4"1/2 | 9.3 | PN20 | 138.0 | 106.4 | 5.000 | 1 - 3 - 5 |
| 140 | 5" | 5.4 | PN10 | 145.0 | 129.2 | 3.380 | 1 - 3 - 5 |
| 140 | 5" | 6.7 | PN12,5 | 148.0 | 126.6 | 4.150 | 1 - 3 - 5 |
| 140 | 5" | 10.4 | PN20 | 155.0 | 119.2 | 6.260 | 1 - 3 - 5 |
| 145 b | - | 6.7 | PN12,5 | 152.0 | 131.6 | 4.300 | 1 - 3 - 5 |
| 160 | 6" | 6.2 | PN10 | 167.0 | 147.6 | 4.430 | 1 - 3 - 5 |
| 160 | 6" | 7.7 | PN12,5 | 170.0 | 144.6 | 5.450 | 1 - 3 - 5 |
| 160 | 6" | 11.9 | PN20 | 178.0 | 136.2 | 8.200 | 1 - 3 - 5 |
| 165 | - | 6.2 | PN10 | 172.0 | 152.6 | 4.580 | 1 - 3 - 5 |
| 165 | - | 7.7 | PN12,5 | 175.0 | 149.6 | 5.620 | 1 - 3 - 5 |
| 170 | - | 7.7 | PN12,5 | 180.0 | 154.6 | 5.800 | 1 - 3 - 5 |
| 180 | 6"1/2 | 7.0 | PN10 | 188.0 | 166.0 | 5.630 | 1 - 3 - 5 |
| 180 | 6"1/2 | 8.6 | PN12,5 | 191.0 | 162.8 | 6.850 | 1 - 3 - 5 |
| 180 | 6"1/2 | 13.4 | PN20 | 201.0 | 153.2 | 10.370 | 1 - 3 - 5 |
| 195 b | - | 7.7 | PN10 | 204.0 | 179.6 | 7.020 | 1 - 3 - 5 |
| 200 | 7" | 7.7 | PN10 | 210.0 | 184.6 | 6.880 | 1 - 3 - 5 |
| 200 | 7" | 9.6 | PN12,5 | 214.0 | 180.8 | 8.806 | 1 - 3 - 5 |
| 200 | 7" | 14.9 | PN20 | 224.0 | 170.2 | 12.810 | 1 - 3 - 5 |
| 225 | 8" | 8.7 | PN10 | 237.0 | 207.6 | 8.750 | 1 - 3 - 5 |
| 225 | 8" | 10.8 | PN12,5 | 241.0 | 203.4 | 10.750 | 1 - 3 - 5 |
| 225 | 8" | 16.7 | PN20 | 252.0 | 191.6 | 16.700 | 1 - 3 - 5 |
| 250 | 9" | 9.0 | PN10 | 262.0 | 232.0 | 10.080 | 1 - 3 - 5 |
| 250 | 9" | 11.9 | PN12,5 | 268.0 | 226.2 | 13.160 | 1 - 3 - 5 |
| 250 | 9" | 18.0 | PN20 | 280.0 | 214.0 | 19.400 | 1 - 3 - 5 |
| 280 | 11" | 12.5 | PN10 | 300.0 | 255.0 | 16.100 | 1 - 3 - 5 |
| 280 | 11" | 16.0 | PN12,5 | 307.0 | 248.0 | 20.200 | 1 - 3 - 5 |
| 280 | 11" | 21.0 | PN20 | 317.0 | 238.0 | 26.300 | 1 - 3 - 5 |
| 315 b | 13" | 15.0 | PN12,5 | 339.0 | 285.0 | 21.900 | 1 - 3 - 5 |
| 330 | 13" | 14.5 | PN10 | 353.0 | 301.0 | 21.260 | 1 - 3 - 5 |
| 330 | 13" | 19.0 | PN12,5 | 362.0 | 292.0 | 27.460 | 1 - 3 - 5 |
| 330 | 13" | 24.0 | PN20 | 372.0 | 282.0 | 34.130 | 1 - 3 - 5 |
| 400 | 16" | 19.0 | PN12,5 | 432.0 | 362.0 | 33.640 | 1 - 3 - 5 |
| 400 | 16" | 21.5 | PN12,5 | 437.0 | 357.0 | 37.800 | 1 - 3 - 5 |
| 400 b | 16" | 27.0 | PN20 | 448.0 | 346.0 | 46.800 | 1 - 3 - 5 |
| 450 c | 18" | 18.3 | PN10 | 450.0 | 413.4 | 37.000 | 1 - 3 - 5,5 |
| 500 c | 20" | 20.0 | PN10 | 500.0 | 460.0 | 45.500 | 1 - 3 - 5,5 |
| 500 c | 20" | 29.7 | PN12,5 | 500.0 | 440.6 | 67.500 | 1 - 3 - 5,5 |
| 630 c | 24" | 24.0 | PN10 | 630.0 | 582.0 | 68.250 | 1 - 3 - 5,5 |
a – M/M + Manicotto
b – Quantità minima per la produzione 500 mt
c – Quantità minima per la produzione 1000 mt – solo fil. S/S
-
-
Fig. 3
Estremità filettate maschio-maschio con manicotto.
-
-

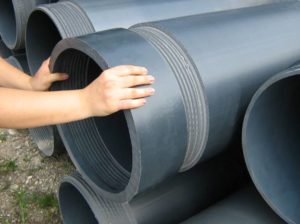

Fig. 4
Tubo diam. 450 mm filettato sullo spessore.
Su richiesta sono disponibili:
- Lunghezze differenti
- Tubi con giunzioni ad incollaggio
- Guarnizioni in gomma (O’ ring) per una maggiore tenuta delle giunzioni
